Présentation du produit

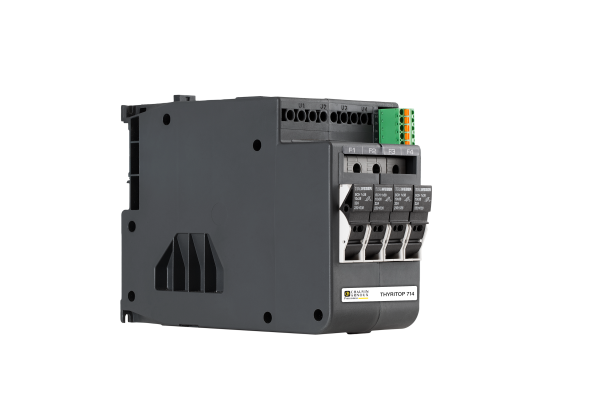

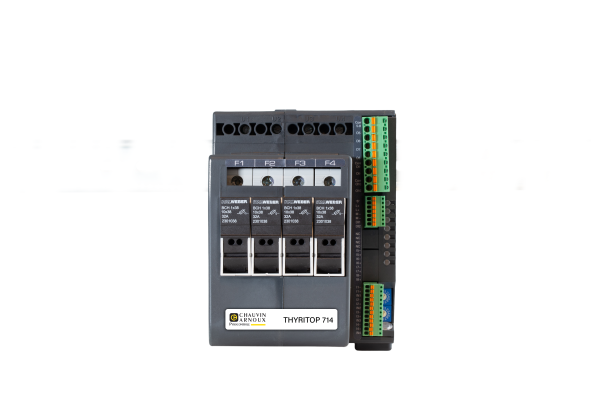

Régulateur de puissance modulaire THYRITOP 714

Le THYRITOP 714 est un régulateur de puissance numérique à 4 zones conçu pour la commande précise de charges résistives, inductives ou mixtes dans les applications industrielles les plus exigeantes. Polyvalent, il permet de piloter aussi bien les résistances nickel-chrome, Kanthal / Super Kanthal (MiSo₂), que les lampes infrarouges (ondes courtes, moyennes et longues) et les primaires de transformateurs.

Grâce à sa conception modulaire et compacte, le THYRITOP 714 offre une régulation indépendante sur quatre zones pour les charges monophasées ou triphasées, garantissant une répartition équilibrée de la puissance et un pilotage stable.

Performance et précision

Le THYRITOP 714 dispose de plusieurs modes de conduction — train d’ondes, syncopé (commutation au zéro), ou angle de phase — afin de s’adapter parfaitement à chaque type de charge.
Il intègre un régulateur PID complet, un soft-start temporisé et une limitation de courant RMS, permettant un démarrage progressif des charges et une durée de vie accrue des éléments chauffants.

La mesure continue de tension et de courant sur chaque zone garantit un contrôle précis de la puissance délivrée.
Le régulateur assure également un diagnostic complet : rupture ou surcharge de charge, court-circuit, surchauffe, absence de tension, déséquilibre ou rotation incorrecte des phases — assurant ainsi une surveillance préventive et sécurisée des installations.

Communication et supervision avancées

Le THYRITOP 714 intègre un port série Modbus RTU et peut être équipé en option de communications Ethernet, Profibus, CANopen, DeviceNet, EtherCAT, ProfiNET ou Ethernet/IP, facilitant son intégration dans tout système d’automatisation industriel.
Le logiciel PYROTOOLS, fourni gratuitement, permet la configuration, le diagnostic en temps réel.

Principales caractéristiques

  • Régulation PID indépendante sur 4 zones avec autotuning ponctuel ou continu.
  • Modes de conduction : train d’ondes, syncopé (commutation au zéro), angle de phase.
  • Courants jusqu’à 32 A par voie, puissance totale jusqu’à 80 kW.
  • Entrées configurables : 0–10 V, 0/4–20 mA.
  • Mesure en temps réel : tension, courant, puissance et température.
  • Alarmes paramétrables : surcharge, rupture de charge, déséquilibre, surchauffe, etc.
  • Communication Modbus RTU ou option bus de terrain Ethernet/CAN.
  • Montage sur rail DIN, conforme CE/UL.
  • Domaines d’application
  • Fours industriels (traitement thermique, fusion, frittage, céramique, métallurgie).
  • Systèmes de chauffage résistif et inductif.
  • Machines de thermoformage, d’extrusion, de conditionnement et de soufflage.
  • Lignes à infrarouges (ondes longues, moyennes, courtes).
  • Applications multi-zones nécessitant une régulation rapide et précise.

Contactez un commercial

Besoin d’informations sur nos solutions ? Nos experts sont à votre écoute pour vous conseiller et vous accompagner dans votre projet. Contactez un commercial dès maintenant pour une présentation détaillée et une offre adaptée à vos besoins.

Contactez un commercial

Points forts

  • Polyvalence totale : compatible avec tous types de charges industrielles — résistives, inductives ou mixtes — y compris les résistances nickel-chrome, Kanthal Super Kanthal et lampes infrarouges.
  • Contrôle multi-zones : régulation indépendante sur 4 zones, permettant de piloter plusieurs charges monophasées ou une charge triphasée avec équilibre parfait de la puissance.
  • Régulation PID intégrée : précision optimale grâce à un autotuning ponctuel ou continu, sans besoin de régulateur externe.
  • Modes de conduction multiples : train d’ondes, syncopé (commutation au zéro) ou angle de phase, pour s’adapter à chaque type de charge.
  • Gestion intelligente de la puissance : mesure en continu de la tension, du courant et de la puissance délivrée pour un pilotage stable et précis.
  • Protection avancée : surveillance complète des charges (rupture, court-circuit, déséquilibre, surchauffe, absence de tension, etc.) pour une sécurité maximale.
  • Communication industrielle : interface Modbus RTU en standard et options Ethernet, Profibus, CANopen, DeviceNet, EtherCAT, ProfiNET, Ethernet/IP pour une intégration aisée dans les systèmes d’automatisation.
  • Supervision facilitée : logiciel gratuit PYROTOOLS pour la configuration et l’analyse.
  • Installation simple et modulaire : montage sur rail DIN, format compact, conforme aux normes CE/UL.
